1 Toyota CARINA ED CORONA EXIV Модели 2WD & 4WD гг. выпуска с бензиновыми двигателями 4S-FE (1,8 л), 3S-FE (2,0 л) и 3S-GE (2,0 л), в том числе оснащенные системой 4WS Устройство, техническое обслуживание и ремонт Эта книга может быть использована при ремонте тормозной системы, подвески, рулевого управления, электрооборудования, коробок передач и всех систем двигателей автомобилей Toyota Curren Москва Легион-Автодата 2010

2 УДК ББК Т50 Тойота Карина ЕД, Корона Эксив. Модели 2WD & 4WD гг. выпуска с бензиновыми двигателями. Устройство, техническое обслуживание и ремонт. - М.: Легион-Автодата, с.: ил. ISBN (Код 1678) В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию автомобилей Toyota Carina ED, Corona EXIV гг. выпуска, оборудованных бензиновыми двигателями 4S-FE (1,8 л), 3S-FE (2,0 л) и 3S-GE (2,0 л). Издание содержит подробные сведения по ремонту и регулировке элементов системы управления двигателями (впрыска топлива и зажигания), инструкции по проведению самодиагностики, в том числе АКПП и ABS, рекомендации по регулировке механических и автоматических коробок передач, регулировке и ремонту элементов тормозной системы (включая ABS), рулевого управления (в том числе системы 4WS) и подвески. Представлены подробные электросхемы для всех вариантов комплектации!!! Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости. Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских. На сайте в разделе "Форум" Вы можете обсудить профессиональные вопросы по диагностике различных систем автомобилей. Издательство "Легион - Автодата" сотрудничает с Ассоциацией ветеранов спецподразделения антитеррора "АЛЬФА". Часть средств, вырученных от продажи этой книги, направляется семьям сотрудников спецподразделения по борьбе с терроризмом, героически погибших при исполнении служебных обязанностей. ЗАО "Легион-Автодата" 2003, 2010 тел. (495) , факс (495) Издательство приглашает к сотрудничеству авторов. Лицензия ИД от Подписано в печать Формат /8. Усл. печ. л. 46. Бумага газетная. Печать офсетная. Замечания, советы из опыта эксплуатации и ремонта автомобилей, рекомендации и отзывы о наших книгах Вы можете направить в адрес издательства: , Москва, ул. Трофимова, д. 13 или по электронной почте: Готовы рассмотреть предложения по размещению рекламы в наших изданиях. Издание находится под охраной авторского права. Ни одна часть данной публикации не разрешается для воспроизведения, переноса на другие носители информации и хранения в любой форме, в том числе электронной, механической, на лентах или фотокопиях.

3 Содержание Сокращения и условные обозначения... 3 Идентификация... 3 Общие инструкции по ремонту... 3 Точки установки гаражного домкрата и лап подъемника... 4 Руководство по эксплуатации... 5 Блокировка дверей... 5 Одометр и счетчик пробега... 6 Указатель количества топлива... 6 Указатель температуры охлаждающей жидкости... 6 Индикаторы комбинации приборов... 6 Многофункциональный дисплей... 8 Часы... 8 Температура окружающего воздуха... 8 Состояние аккумуляторной батареи... 8 Зуммер превышения установленной скорости... 9 Будильник... 9 Стеклоподъемники... 9 Световая сигнализация на автомобиле... 9 Фальшфейер Капот и крышка багажника Лючок заливной горловины Выключатель стеклоочистителя и омывателя Регулировка положения рулевого колеса Управление зеркалами Регулировка положения сидений Ремни безопасности Меры предосторожности при эксплуатации автомобилей, оборудованных системой (SRS) Люк Управление отопителем и кондиционером Магнитола - основные моменты эксплуатации Радио Кассетный проигрыватель Проигрыватель компакт-дисков Магнитола Радио Магнитофон Проигрыватель компакт-дисков (CD - changer) Антиблокировочная тормозная система (ABS) Противобуксовочная система (TRC) Система 4WS Управление автомобилем с АКПП Управление автомобилем с МКПП Особенности трансмиссии моделей 4WD Советы по вождению в различных условиях Буксировка автомобиля Запуск двигателя Неисправности двигателя во время движения Запасное колесо, домкрат и инструменты Поддомкрачивание автомобиля Замена колеса Замена на "докатку" Рекомендации по выбору шин Проверка давления и состояния шин Замена шин Особенности эксплуатации алюминиевых дисков Замена дисков колес Индикаторы износа накладок тормозных колодок Каталитический нейтрализатор и система выпуска Проверка и замена предохранителей Замена ламп Техническое обслуживание и общие процедуры проверки и регулировки Интервалы обслуживания Моторное масло и фильтр Меры предосторожности при работе с маслами Выбор моторного масла Проверка уровня моторного масла...26 Замена моторного масла и фильтра Проверка и замена охлаждающей жидкости Проверка и очистка воздушного фильтра Проверка состояния аккумуляторной батареи Проверка ремней привода навесных агрегатов Проверка компонентов ремня привода ГРМ Проверка высоко-вольтных проводов Проверка свечей зажигания Проверка и регулировка угла опережения зажигания Проверка частоты вращения холостого хода Проверка давления конца такта сжатия Проверка уровня и состояния рабочей жидкости в АКПП Замена рабочей жидкости в АКПП Проверка уровня рабочей жидкости в дифференциале (A140E) Замена рабочей жидкости в дифференциале (A140E) Проверка уровня масла в раздаточной коробке AF2BE (КПП А540Н) Замена масла в раздаточной коробке AF2BE (КПП А540Н) Замена фильтра АКПП Проверка и замена масла в МКПП и раздаточной коробке (4WD) Проверка уровня масла в картере редуктора заднего моста Проверка уровня рабочей жидкости усилителя рулевого управления Замена рабочей жидкости усилителя рулевого управления Проверка уровня рабочей жидкости тормозной системы и сцепления Двигатели 3S-FE и 4S-FE Проверка и регулировка тепловых зазоров в клапанах Ремень привода ГРМ Головка блока цилиндров Блок цилиндров...42 Двигатель 3S-GE Проверка и регулировка тепловых зазоров в клапанах Ремень привода ГРМ Головка блока цилиндров Двигатель - общие процедуры ремонта Головка блока цилиндров Разборка головки блока цилиндров Проверка, очистка и ремонт деталей головки блока цилиндров Сборка головки блока цилиндров...55 Блок цилиндров...55 Разборка блока цилиндров Проверка блока цилиндров Разборка узла поршень-шатун Проверка состояния поршня и шатуна Расточка цилиндров... 61

4 358 Проверка и ремонт коленчатого вала Замена сальников коленчатого вала Сборка узла "поршень - шатун" Сборка блока цилиндров Система охлаждения Насос охлаждающей жидкости (3S-FE, 4S-FE) Насос охлаждающей жидкости (3S-GE) Проверка насоса охлаждающей жидкости Термостат Радиатор Электровентилятор системы охлаждения Проверка датчиков и реле Система смазки Проверка давления масла Масляный насос и масляный поддон (3S-FE, 4S-FE) Масляный насос Маслоохладитель (3S-GE) Система впрыска топлива Описание Топливная система Система подачи воздуха Система электронного управления Меры предосторожности Меры предосторожности при обслуживании электрооборудования Меры предосторожности при наличии на автомобиле мобильной системы радиосвязи Меры предосторожности при работе с системой воздухоснабжения Меры предосторожности при работе с электронной системой управления Меры предосторожности при работе с топливной системой Система диагностирования Описание Лампа индикации неисправности двигателя ("CHECK") Вывод диагностических кодов Индикация диагностики Стирание диагностического кода Проверка цепи диагностической системы Диагностические коды для электронного блока управления Выводы электронного блока управления Двигатели 3S-FE, 4S-FE Двигатель 3S-GE Проверка элементов системы впрыска с помощью осциллографа Некоторые технические данные системы электронного управления Топливная система Топливный насос Регулятор давления топлива (3S-FE, 4S-FE) Регулятор давления топлива (3S-GE) Топливный фильтр Топливный бак (3S-FE, 4S-FE, 3S-GE с ) Топливный бак (3S-GE с ) Форсунки (3S-FE, 4S-FE) Форсунки (3S-GE) Система подачи воздуха Корпус дроссельной заслонки (3S-FE, 4S-FE) Корпус дроссельной заслонки (3S-GE) Клапан системы управления частотой вращения холостого хода Система изменения геометрии впускного коллектора (ACIS) Содержание Система электронного управления Главное реле системы впрыска топлива Реле-выключатель топливного насоса Датчик температуры охлаждающей жидкости и датчик температуры воздуха на впуске Датчик абсолютного давления во впускном коллекторе Датчик детонации Датчик температуры отработавших газов Электропневмоклапан системы улавливания паров топлива...98 Система выключения подачи топлива на режимах принудительного холостого хода Кислородный датчик Алгоритм поиска неисправности кислородного датчика Противобуксовочная система (TRC) Проверка индикаторов "TRC" и "TRC OFF" Считывание кодов неисправности Стирание диагностических кодов неисправностей Проверка выключателя "TRC OFF" Проверка электродвигателя привода дополнительной дроссельной заслонки Диагностические коды неисправности системы TRC Напряжение на выводах электронного блока управления Система зажигания Меры предосторожности Проверка элементов системы зажигания Объединенный узел зажигания (распределитель) Система зажигания DIS (с г.) Система запуска Система зарядки Сцепление Прокачка гидропривода сцепления Педаль сцепления Главный цилиндр привода выключения сцепления Рабочий цилиндр привода выключения сцепления Сцепление в сборе Механическая коробка передач Проверка и замена масла в МКПП Замена сальников передних приводных валов Рычаг переключения передач Замена сальника выходного вала раздаточной коробки (4WD) Снятие и установка коробки передач в сборе Трансмиссия моделей 4WD Раздаточная коробка Маслоохладитель коробки передач (E56F) Автоматическая коробка передач Общее описание Предварительные проверки Проверка и регулировка тяги управления АКПП Проверка и регулировка троса управления клапаном-дросселем Проверка и регулировка выключателя запрещения запуска двигателя Проверка частоты вращения холостого хода (диапазон N)

5 Содержание 359 Диагностика АКПП Система самодиагностики Общая информация Проверка индикатора выключения режима повышающей передачи Считывание кодов неисправностей Сброс кодов неисправностей Проверка переключения передач Проверка напряжения на выводе "TТ" Проверка элементов электрической части системы управления Проверка механических систем КПП Тест на полностью заторможенном автомобиле (stall test) Проверка времени включения передачи Гидравлический тест Тест муфты блокировки межосевого дифференциала (А540Н) Дорожный тест Система блокирования селектора и ключа зажигания Проверка блокировки селектора Проверка блокировки ключа зажигания Проверка электромагнитного клапана разблокировки селектора Проверка электромагнитного клапана блокировки ключа зажигания Проверка выключателя разблокировки селектора Проверка блока управления блокировки селектора Замена сальников приводных валов Замена сальника карданного вала (A540H) Выключатель запрещения запуска двигателя Замена фильтра Трос управления клапаном-дросселем Коробка передач в сборе Проверка гидротрансформатора и пластины привода гидротрансформатора Раздаточная коробка (А540Н) Карданный вал (модели 4WD) Редуктор заднего моста (модели 4WD) Приводные валы Передние приводные валы (модели 2WD) Передние приводные валы (модели 4WD) Задние приводные валы (модели 4WD) Подвеска Предварительные проверки Проверка и регулировка углов установки передних колес Проверка и регулировка схождения Проверка углов поворота колес Проверка развала, продольного и поперечного наклона осей поворота Регулировка развала передних колес (передняя подвеска типа МакФерсон) Проверка и регулировка углов установки задних колес (модели 2WD - 2WS) Проверка и регулировка схождения Проверка развала Проверка и регулировка углов установки задних колес (модели 2WD - 4WS) Проверка углов поворота колес Проверка и регулировка схождения Проверка развала Проверка и регулировка углов установки задних колес (модели 4WD - 2WS) Передняя подвеска типа МакФерсон Стойка передней подвески Нижний рычаг передней подвески Нижняя шаровая опора Стабилизатор поперечной устойчивости Ступица передней оси Многорычажная передняя подвеска (спортивные модели) Стойка передней подвески Нижний рычаг передней подвески Стабилизатор поперечной устойчивости Ступица передней оси Задняя подвеска (модели 2WD) Стойка задней подвески Рычаг поворотного кулака в сборе с нижней шаровой опорой (модели 4WS) Рычаги задней подвески (модели 2WS) Рычаги задней подвески (модели 4WS) Стабилизатор поперечной устойчивости (модели 2WS) Стабилизатор поперечной устойчивости (модели 4WS) Ступица задней оси Кулак (модели 2WS) Кулак (модели 4WS) Задняя подвеска (модели 4WD) Рычаги задней подвески Стабилизатор поперечной устойчивости Ступица задней оси и кулак Стойка задней подвески Рулевое управление Проверка люфта рулевого колеса Проверка ремня привода насоса усилителя Проверка уровня рабочей жидкости Проверка углов поворота задних колес (4WS) Проверка нейтрального положения рулевого механизма (4WS) Регулировка нейтрального положения рулевого механизма (4WS) Проверка подшипника промежуточной опоры карданного вала заднего рулевого механизма Проверка усилия на рулевом колесе Проверка давления рабочей жидкости усилителя рулевого управления Прокачка системы усилителя рулевого управления Рулевая колонка Передний рулевой механизм Карданный вал рулевого механизма (4WS) Задний рулевой механизм (4WS) Насос усилителя рулевого управления Система 4WS Проверка работы системы 4WS Проверка работы контрольной лампы 4WS Поиск неисправностей Считывание кодов неисправностей Стирание диагностических кодов Установка задних колес в направление движения по прямой Проверка компонентов системы 4WS Тормозная система Прокачка тормозной системы Проверка и регулировка педали тормоза Проверка и регулировка стояночного тормоза Проверка толщины накладок тормозных колодок

6 360 Содержание Педаль тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Передние тормоза Задние барабанные тормоза Задние дисковые тормоза Стояночный тормоз (задние дисковые тормоза) Тросы привода стояночного тормоза Регулятор давления (P - valve) Антиблокировочная система тормозов (ABS) Описание системы диагностики Проверка системы ABS Сброс кодов неисправности Диагностика датчиков системы ABS Модулятор давления Проверка датчика включения стояночного тормоза Проверка выключателя стоп-сигналов Проверка управляющих реле Датчики частоты вращения передних колес Датчики частоты вращения задних колес Датчик замедления Проверка цепи ABS Кузов Передний бампер Задний бампер Капот Боковые двери Регулировка боковых дверей Разборка передней боковой двери Сборка передней боковой двери Разборка задней боковой двери Сборка задней боковой двери Проверка стекла передней и задней боковой двери Регулировка стекла передней боковой двери Регулировка стекла задней боковой двери Багажник Молдинг Лобовое стекло Заднее стекло Люк Панель приборов Кондиционер, отопление и вентиляция Система кондиционирования воздуха Меры безопасности Зарядка и проверка герметичности Предосторожности при зарядке хладагента Установка блока манометров Снятие блока манометров Проверка системы с помощью блока манометров Проверка количества хладагента Проверка системы повышения частоты вращения холостого хода Линии охлаждения Панель управления кондиционером Блок отопителя Радиатор отопителя Блок кондиционера Компрессор Проверка электрических элементов Проверка главного реле отопителя Проверка реле вентилятора Проверка реле вентилятора Проверка реле "EX - HI" Проверка реле электромагнитной муфты компрессора Проверка панели управления кондиционером (модели до августа 1995 г.) Проверка панели управления кондиционером (модели с августа 1995 г.) (Модели с ручным управлением кондиционером) (Модели с автоматическим кондиционером) Проверка электродвигателя вентилятора Проверка электродвигателя вентилятора конденсатора Проверка сервоприводов Проверка электромагнитной муфты компрессора Проверка резистора отопителя Проверка силового транзистора Проверка датчика температуры воздуха в салоне Проверка датчика температуры наружного воздуха Проверка датчика температуры воздуха за испарителем Проверка датчика солнечного света Проверка датчика температуры охлаждающей жидкости в радиаторе отопителя Проверка выключателя по давлению Проверка датчика температуры охлаждающей жидкости в радиаторе отопителя Проверка датчика-выключателя по температуре охлаждающей жидкости Проверка электромагнитного клапана повышения частоты вращения холостого хода Проверка усилителя кондиционера (модели с ручным управлением) Проверка усилителя кондиционера (модели до августа 1995 г., с автоматическим кондиционером, тип 1) Проверка усилителя кондиционера (модели до августа 1995 г., с автоматическим кондиционером, тип 2) Проверка усилителя кондиционера (модели с августа 1995 г., с автоматическим кондиционером) Система безопасности (SRS) Меры предосторожности при эксплуатации и проведении ремонтных работ Система SRS выпуска до 1995 года Общая информация Устройство Снятие накладки рулевого колеса Проверка накладки рулевого колеса Проверка рулевого колеса Установка накладки рулевого колеса Система SRS выпуска с 1995 года Проверка индикатора системы SRS Чтение кодов неисправностей Стирание кодов неисправностей Снятие и установка накладки рулевого колеса Снятие подушки безопасности пассажира Снятие спирального провода Датчик системы SRS Электрооборудование кузова Общая информация Меры предосторожности Включение тепловых предохранителей Замена предохранителей Идентификация разъемов Реле и предохранители Проверка замка зажигания

7 Содержание 361 Фары, наружное и внутреннее освещение Меры предосторожности при замене ламп Регулировка направления света фар Замена ламп фар Замена ламп передних габаритов Снятие и установка фар и передних габаритов Замена ламп передних указателей поворота Снятие и установка передних указателей поворота Замена ламп повторителя указателя поворота Снятие и установка задних комбинированных фонарей Замена ламп задних комбинированных фонарей Замена лампы фонаря заднего хода (Carina ED) Снятие и установка фонаря заднего хода (Carina ED) Замена ламп подсветки номерного знака Снятие и установка подсветки номерного знака Замена лампы дополнительного стоп-сигнала Снятие и установка дополнительного стоп-сигнала (Carina ED) Снятие и установка дополнительного стоп-сигнала (Corona EXIV) Комбинированный переключатель Снятие и установка переключателя управления освещением Снятие переключателя управления стеклоочистителем и омывателем Проверка переключателя управления освещением Проверка переключателя света фар Проверка переключателя указателей поворота Проверка реле фар Проверка реле габаритных фонарей Проверка реле противотуманных фар Проверка реле управления освещением Проверка выключателя передних противотуманных фар Проверка выключателя аварийной сигнализации Проверка реле-прерывателя указателей поворота Проверка датчика заднего хода (МКПП) Выключатель стоп-сигналов Проверка концевых выключателей Выключатель подсветки вещевого ящика Проверка дополнительного стоп-сигнала (на спойлере) (Carina ED) Проверка работы интегрированного реле Стеклоочистители и стеклоомыватели Проверка переключателя управления стеклоочистителем Проверка электродвигателя очистителя лобового стекла Проверка переключателя очистителя заднего стекла Проверка реле очистителя заднего стекла Проверка электродвигателя очистителя заднего стекла Проверка переключателей омывателей лобового и заднего стекол Проверка электродвигателя омывателя (лобового или заднего стекла) Проверка спидометра Проверка тахометра Проверка указателя температуры охлаждающей жидкости Проверка указателя уровня топлива Проверка датчика уровня топлива Проверка датчика низкого уровня топлива Проверка системы предупреждения о непристегнутых ремнях безопасности Проверка датчика низкого давления моторного масла Проверка индикатора включения стояночного тормоза Проверка системы индикации о неисправности ламп заднего фонаря Проверка системы предупреждения о низком уровне тормозной жидкости Проверка концевого выключателя (на двери) Проверка индикаторов положения селектора АКПП Проверка индикаторов режима работы АКПП Проверка индикатора повышающей передачи Проверка индикатора и зуммера при движении задним ходом Обогреватель заднего стекла Звуковой сигнал Электрические стеклоподъемники Проверка главного силового реле Проверка главного переключателя стеклоподъемников Проверка реле управления стеклоподъемниками Проверка переключателей стеклоподъемников Проверка электродвигателей стеклоподъемников Проверка тепловых предохранителей стеклоподъемников Центральный замок Проверка выключателя центрального замка (на двери) Проверка выключателя центрального замка (в замке двери) Проверка датчика наличия ключа в замке зажигания Проверка концевого выключателя двери Проверка электропривода замка двери Проверка интегрированного реле Система дистанционного управления центральным замком (модели с августа 1995 г) Электропривод люка Система регулировки положения наружных зеркал Система предупреждения об оставленном ключе в замке зажигания Часы Схемы электрооборудования Схема Электропитание - Разъем для подключения дополнительного оборудования Схема Система запуска (все модели) и система зажигания (кроме моделей с двигателями 4S-FE и 3S-FE выпуска до 96.6 г.) - Система зарядки - Звуковой сигнал Схема с двигателем 4S-FE выпуска до 95.8 г.) Схема Система управления двигателем (модели с двигателем 4S-FE выпуска до 95.8 г.) (Продолжение) - Электродвигатели вентиляторов - Блокировка переключения

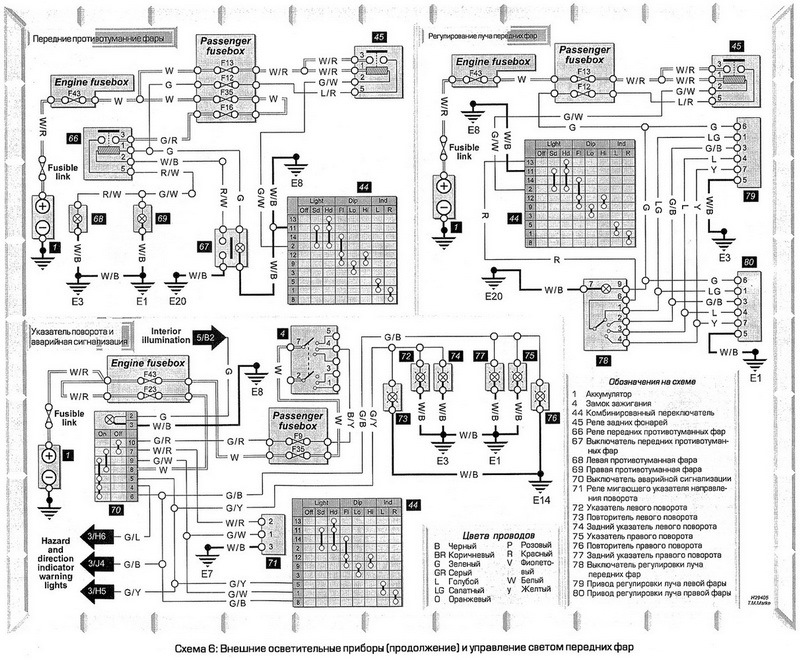

8 362 Схема Система управления двигателем (модели с двигателем 3S-FE выпуска до 95.8 г.) Схема с двигателем 3S-FE выпуска до 95.8 г.) (Продолжение) - 4WS Схема Система управления двигателем (модели с двигателем 3S-GE) Схема с двигателем 3S-GE) (Продолжение) - Электропривод зеркал (модели выпуска до 95.8 г.) Схема Система электронного управления АКПП (4S-FE) Схема Система электронного управления АКПП (кроме моделей с двигателем 4S-FE) Схема Антиблокировочная система тормозов Схема Противобуксовочная система (модели выпуска до 96.6 г.) Схема Очиститель и омыватель лобового стекла - Очиститель и омыватель заднего стекла - Индикаторы АКПП Схема Электропривод люка - Электропривод стеклоподъемников Схема Комбинация приборов Схема Комбинация приборов (Продолжение) - Центральный замок Схема Магнитола (с усилителем) - Обогреватель заднего стекла Схема Магнитола (без усилителя) - Многофункциональный дисплей Схема Фары - Система освещения при повороте - Система предупреждения о невыключенном освещении и оставленном в замке зажигания ключе Схема Габариты - Стоп - сигналы - Фонари заднего хода Схема Освещение салона - Система предупреждения о неисправных лампах Содержание Схема Указатели поворота и аварийная сигнализация - Прикуриватель и часы - Очиститель воздуха Схема Кондиционер с автоматическим управлением (модели выпуска до 95.8 г. - тип 1) Схема Кондиционер с автоматическим управлением (модели выпуска до 95.8 г. - тип 1) (Продолжение) Схема Кондиционер с автоматическим управлением (модели выпуска до 95.8 г. - тип 2) Схема Кондиционер с автоматическим управлением (модели выпуска до 95.8 г. - тип 2) (Продолжение) Схема Подсветка - Противотуманные фары Схема Кондиционер с ручным управлением (модели выпуска с 95.8 г. - тип 1) Схема Кондиционер с автоматическим управлением (модели выпуска с 95.8 г. - тип 2) Схема Кондиционер с автоматическим управлением (модели выпуска с 95.8 г. - тип 2) (Продолжение) Схема с двигателем 4S-FE выпуска с 95.8 г.) Схема с двигателем 4S-FE выпуска с 95.8 г.) (Продолжение) - Подушки безопасности (модели выпуска с 95.8 г.) - Электропривод зеркал Схема с двигателем 3S-FE выпуска гг.) Схема Система управления двигателем (модели с двигателем 3S-FE выпуска гг.) (Продолжение) - Система дистанционного управления центральным замком (модели выпуска с 95.8 г.) Схема с двигателем 3S-FE выпуска с 96.6 гг.) Схема с двигателем 3S-FE выпуска с 96.6 гг.) (Продолжение) - Система зажигания (модели с двигателем 4S-FE и 3S-FE выпуска с 96.6 гг.) - Точки заземления

9 При включении зажигания (при повороте ключа зажигания в положение "ON") загорается на несколько секунд индикатор "4WS". Если при повороте ключа зажигания в положение "ON" индикатор не загорается, или если индикатор горит постоянно во время движения, то, возможно, система "4WS" неисправна. В этом случае система автоматически переходит на работу в режиме "2WS" и информирует об этом индикатором "2WS". Для включении системы "4WS" нажмите на выключатель, расположенный, как показано на рисунке. В этом случае система работает в режиме "4WS NORMAL". При последующем нажатии на выключатель происходит переключение в режим "4WS SPORT". В режиме "4WS SPORT" угол подруливания задних колес на высоких скоростях изменяется по сравнению с углом подруливания задних колес в режиме "4WS NORMAL". При работе системы в режиме "4WS SPORT" на комбинации приборов горит соответствующий индикатор. Руководство по эксплуатации 17 Управление автомобилем с АКПП Для управления автоматической коробкой передач на центральной консоли установлен селектор. Селектор тросом соединен с блоком клапанов, и с его помощью можно задавать диапазон используемых передач. Для предотвращения поломок автоматической коробки передач при неправильном выборе диапазона (например, перемещение из "D" в "R" при движении вперед) на селекторе установлен фиксатор, только при нажатии которого возможны "опасные" переключения. Фиксатор позволяет избежать ситуации, когда по неосторожности может быть включен один из недопустимых диапазонов движения. Селектор имеет шесть положений... "P", "R", "N", "D", "2" и "L". При переключении нужно нажать фиксатор При переключении на фиксатор нажимать не нужно При переключении нужно нажать на фиксатор и педаль тормоза Позиция "P" Выбирается при длительной стоянке автомобиля. В этом положении рычага выбора диапазона в коробке выключены все элементы управления, а ее выходной вал заблокирован; движение автомобиля невозможно. Переводить рычаг в эту позицию допустимо только при полной остановке. Перевод рычага в позицию "Р" во время движения приведет к поломке коробки передач. Позиция "R" Задний ход. Переводить рычаг выбора диапазона в эту позицию можно только при неподвижном автомобиле. Перевод рычага в положение "R" во время движения вперед может привести к выходу из строя коробки передач и других элементов трансмиссии. Позиция "N" Соответствует нейтрали. В коробке передач выключены все элементы управления, что обеспечивает отсутствие жесткой кинематической связи между ее ведущим и ведомым валами. Механизм блокировки выходного вала при этом выключен, т.е. автомобиль может свободно перемещаться. Не рекомендуется переводить рычаг выбора диапазона в положение "N" во время движения накатом (по инерции). Никогда не выключайте зажигание при движении под уклон. Такая практика опасна, поскольку в этом случае можно потерять контроль над автомобилем. Позиция "D" Основной режим движения. Он обеспечивает автоматическое переключение с первой по четвертую передачу. В нормальных условиях движения рекомендуется использовать именно его. Позиция "2" Разрешено движение только на первой и второй передачах. Рекомендуется использовать, например, на извилистых горных дорогах. Переключение на третью и четвертую передачи запрещено. На этом диапазоне эффективно используется режим торможения двигателем. При торможении двигателем переводите селектор в положение "2" на скорости движения автомобиля не более указанного в таблице значения. При больших скоростях возможен занос и опрокидывание автомобиля или повреждение трансмиссии. 3S-GE 4S-FE 3S-FE 2WD 4WD Позиция "L" Разрешено движение только на первой передаче. Этот диапазон позволяет максимально реализовать режим торможения двигателем. Он рекомендуется при движении на крутых спусках, подъемах и бездорожье. При торможении двигателем переводите селектор в положение "L" на скорости движения автомобиля не более указанного в таблице значения. При больших скоростях возможен занос и опрокидывание автомобиля или повреждение трансмиссии. 3S-GE 4S-FE 3S-FE 2WD 4WD Режим "О/D" Разрешение на использование четвертой, повышающей, передачи осуществляется с помощью специальной кнопки "O/D", расположенной на селекторе. Если она находится в утопленном состоянии и рычаг выбора диапазона установлен в положение "D", то переключение на повышающую передачу разрешено. В противном случае включение четвертой, повышающей, передачи запрещено. Состояние системы управления в этом случае отражается с помощью индикатора "O/D OFF". В случае разрешения использования повышающей передачи индикатор не

10 154 Приводные валы Передние приводные валы (модели 2WD) Снятие Внимание: подшипник ступицы может быть поврежден, если на него будет действовать вес автомобиля, например, при перемещении автомобиля со снятым приводным валом. Поэтому, если есть необходимость переместить автомобиль со снятым приводным валом, сначала закрепите подшипник ступицы, как показано на рисунке. 3. Отверните болт и снимите датчик частоты вращения (ABS) с поворотного кулака. 4. Снимите нижний кожух защиты двигателя. 5. (Механическая КПП) Слейте трансмиссионное масло. (Автоматическая КПП) Слейте рабочую жидкость. 6. Отсоедините наконечник рулевой тяги от рычага поворотного кулака. а) Снимите шплинт и отверните гайку. б) При помощи съемника отсоедините наконечник рулевой тяги от поворотного кулака. (Для автомобилей с ABS) После разъединения приводного вала и ступицы работайте осторожно, чтобы не повредить зубцы ротора датчика частоты вращения на приводном валу. Снятие передних приводных валов (модели 2WD). 1, 5 - шплинт, 2 - колпачок контргайки, 3 - контргайка приводного вала, 4 - датчик частоты вращения (ABS), 6 - правый приводной вал, 7 - стопорное кольцо, 8 - левый приводной вал, 9 - левый нижний кожух защиты двигателя, 10 - правый нижний кожух защиты двигателя, 11 - стопорное кольцо (3S-FE с LSD). 1. Поддомкратьте автомобиль, снимите переднее колесо. 2. Отверните контргайку приводного вала. а) Снимите шплинт и колпачок контргайки. б) Ослабьте контргайку при нажатой педали тормоза. Разборка передних приводных валов (2WD) (4S-FE). 1, 3, 5 - хомут, 2, 4 - чехол, 6 - тройной шарнир, 7, 11, 13, 15 - стопорное кольцо, 8 - вал с наружным шарниром, 9 - обойма внутреннего шарнира (левый вал), 10 - пыльник, 12 - промежуточный вал с обоймой внутреннего шарнира (правый вал), 14 - подшипник, 16 - держатель подшипника, 17 - пыльник 2, 18 - штифт, 19 - пыльник 1.

11 168 Стойка передней подвески Снятие 1. Поддомкратьте автомобиль, снимите переднее колесо. Момент затяжки Н м 2. (Для автомобилей с ABS) Отверните болт и снимите датчик частоты вращения (ABS). Момент затяжки...8 Н м Подвеска Передняя подвеска типа МакФерсон 3. Снимите тормозной шланг и провод датчика частоты вращения (ABS) со стойки. Момент затяжки болтов крепления: Провода датчика частоты вращения...5 Н м Тормозного шланга...19 Н м Подвеска типа МакФерсон. 1 - верхняя опора стойки, 2 - стойка передней подвески, 3 - стабилизатор поперечной устойчивости, 4 - нижний рычаг, 5 - пружина. 4. Снимите стойку. а) Отверните гайки, снимите болты и отсоедините стойку от поворотного кулака. Момент затяжки Н м б) Ослабьте гайку, расположенную в центре верхней опоры стойки. Примечание: не снимайте гайку. Момент затяжки...48 Н м Стойка передней подвески (передняя подвеска типа МакФерсон). 1 - стойка передней подвески в сборе, 2 - датчик частоты вращения (ABS), 3 - стойка передней подвески, 4 - нижний виброизолятор, 5 - пружина, 6 - верхний виброизолятор, 7 - ограничитель хода сжатия пружины, 8 - чехол, 9 - верхнее седло пружины, 10 - подшипник, 11 - верхняя опора стойки.

12 Тормозная система 225 Тип 1 (3S-GE). 1 - антискрипные пружины, 2 - колодки, 3 - антискрипные прокладки, 4 - удерживающие пластинчатые вкладыши, 5 - индикатор износа накладки тормозной колодки. Тип антискрипные пружины, 2 - колодки, 3 - антискрипные прокладки, 4 - удерживающие пластинчатые вкладыши, 5 - индикатор износа накладки тормозной колодки. 4. Измерьте биение тормозного диска на расстоянии 10 мм от наружной кромки. Номинальное биение... не более 0,05 мм Передние дисковые тормоза (тип 2). 1 - суппорт в сборе, 2 - скоба суппорта, 3 - прокладка, 4 - тормозной диск, 5 - направляющий палец, 6 - пыльник, 7 - индикатор износа, 8 - антискрипная прокладка 1, 9 - антискрипная прокладка 2, 10 - колодка, 11 - колпачок, 12 - штуцер прокачки, 13 - манжета, 14 - поршень, 15 - чехол, 16 - стопорное кольцо, 17 - удерживающие пластинчатые вкладыши, 18 - антискрипные пружины, 19 - корпус суппорта. Примечание: при сборке на детали, указанные стрелками, нанесите: - консистентную смазку. - специальную смазку для дисковых тормозов. 2. Удерживая направляющие пальцы, отверните болты и снимите суппорт. Примечание: не отсоединяйте тормозной шланг от суппорта. Закрепите суппорт проволокой на стойке, не оставляйте его висеть на тормозном шланге. Если биение тормозного диска превышает номинальное значение, то замените диски. 5. Измерьте толщину тормозного диска. Номинальная толщина диска: тип 1: 4S-FE, 3S-FE мм 3S-GE мм тип мм Минимальная толщина диска: тип 1: 4S-FE, 3S-FE мм 3S-GE мм тип мм 3. Снимите детали, показанные на рисунке. Тип 1 (4S-FE, 3S-FE). 1 - антискрипные пружины, 2 - колодки, 3 - антискрипные прокладки, 4 - удерживающие пластинчатые вкладыши.

13 Кузов Передний бампер Снятие 1. Снимите номерной знак. 2. Отверните винт, снимите пистон, отсоедините разъем и снимите передний габарит. 247 в) Снимите пистон, как показано на рисунке. 5. Снимите передний бампер. а) Отверните 2 винта. г) Отверните 3 болта и снимите передний бампер, как показано на рисунке. 3. Отверните винт, отсоедините разъем и снимите указатель поворота. б) Отверните 3 болта. 4. Отверните винты, снимите держатели подкрылка и подкрылок. 6. Снимите отделку радиаторной решетки 1 и 2. Установка Установка переднего бампера производится в порядке, обратном его снятию. Передний бампер. 1 - подкрылок, 2 - держатель подкрылка, 3 - передний габарит, 4 - передний бампер, 5 - указатель поворота, 6 - номерной знак, 7 - отделка радиаторной решетки 1, 8 - отделка радиаторной решетки 2, 9 - пружинная гайка. Задний бампер. (Carina ED). 1 - боковая облицовка багажника, 2 - задняя облицовка багажника, 3 - отделка порога багажника, 4 - задний комбинированный фонарь, 5 - фонарь заднего хода, 6 - задний бампер, 7 - боковые держатели заднего бампера, 8 - подсветка номерного знака.
