Электронасосы «Агидель» давно известны дачникам и садоводам на всей территории СНГ. Это неприхотливый и простой в эксплуатации агрегат широко используется для полива и водоснабжения дачных домов. Водяной насос «Агидель» — надёжное и долговечное оборудование, о чём свидетельствуют отзывы потребителей и специалистов.

О специфике устройства и правилах установки расскажем в этой статье.

Содержание статьи:

Модельный ряд и производители

Электронасосы «Агидель» относятся к типу поверхностных центробежных насосов и выпускаются ООО «ПромГрупп» — приемником «Уфимского агрегатного производственного объединения», которое выпускало электронасосы под маркой «Агидель» более 50 лет. За эти годы конструкция насоса принципиально не изменилась, разве что для изготовления некоторых деталей стали использовать высокопрочные полимеры вместо сплавов.

Стоит отметить, что все комплектующее для электронасосов «Агидель» уфимское предприятие производит самостоятельно, а качество сборки высоко оценивается специалистами. Стоимость этих электронасосов в сравнении с импортными аналогами ниже в 2-5 раз, а по производительности, надёжности и долговечности они чуть не уступают мировым брендам.

Водяной насос Агидель для вертикальной установки

Серия поверхностных центробежных насосов Агидель предназначена для забора и транспортировки воды из открытых водоемов, неглубоких скважин, колодцев

Модельный ряд насосов «Агидель» нельзя назвать разнообразным, в нём присутствуют только две модели:

  1. «Агидель-М» — малогабаритный электронасос, используемый для подачи воды с небольшой глубины до 8 м и на небольшие расстояния. Выпускается в вертикальном, горизонтальном и универсальном формате.
  2. «Агидель-10» — насос средней мощности самовсасывающего типа, способный поднимать воду из колодца или скважины глубиной до 7 м. Выпускается только в горизонтальном исполнении.

Оба варианта оснащены нагнетательным механизмом центробежного типа, который приводится в движение однофазным двигателем, работающим от электросети 220 В. Если сравнивать оба насоса, то «десятка» выглядит более предпочтительно: у этого агрегата больше напор на 33% и производительность на 14%, однако и энергопотребление в 2 раза выше, чем у модификации «М».

Электронасос "Агидель"

Модели «М» и «10» являются усовершенствованными вариантами первого насоса серии БЦ уфимских производителей, который выпускался более сорока лет

Технические характеристики насосов «Агидель»

Электронасосы «Агидель» могут использоваться для перекачки воды из открытых водоемов, неглубоких водозаборных скважин, колодцев. Насосы способны работать длительное время, благодаря наличию специальной защиты от перегрева.

Обзор серии моделей «Агидель-М»

Электронасос «Агидель-М» относится к классу малогабаритных насосов, его вес составляет 6 кг, а размеры — 24х25 см. Агрегат используется для перекачки воды с температурой не более 35º С. Высота всасывания, характерная для большинства модификаций М, не превышает 8 м. Однако если оснастить агрегат эжектором, то этот показатель увеличится до 15 м. Между низом всасывающего клапана и дном водозаборного источника должно быть более 0,3 м. Перед запуском насос требует заливки водой.

Устройство модификации насоса Агидель М

Моноблочная конструкция насоса Агидель М включает две основные составляющие: центробежный насос и электродвигатель, рассчитанный на непрерывную работу (кликните для увеличения)

Максимальный напор воды, создаваемый насосом этой марки, составляет 20 м, производительность — 2,9 м3/час. Модель «М» относится к классу экономичного оборудования для перекачки воды, её потребляемая мощность — 370 Вт. Напряжение электросети — 220 В.

Электронасосы марки «Агидель» не предназначены для работы при минусовых температурах, поэтому для эксплуатации в зимнее время требуется утепление. Например, при использовании насоса для скважины устраивают утеплённый кессон, заглубленный ниже уровня промерзания грунта.

Поверхностный насос "Агидель-М"

Корпус насоса выполнен из высокопрочного алюминия, поэтому агрегат отличается малым весом, позволяющим устанавливать его практически на любые ровные поверхности

Разбор модификации «Агидель-10»

В отличие от модели «М» электронасос «Агидель-10» – это более мощное и крупногабаритное устройство. Его вес — 9 кг, а размеры 33х19х17 см. Работа агрегата без заливки водой запрещена, в противном случае выходит из строя торцевое манжетное уплотнение. Высота всасывания этой модификации 7м. Насос обеспечивает максимальный расчетный напор 20 м, представляющий собой сумму величин всасывания, нагнетания и потерь в трубопроводе.

Производительность составляет 3,6 м3/час. Способ установки — горизонтальный. «Десятка» потребляет ровно в два раза больше электроэнергии — около 700 Вт. Работает от однофазной электросети с напряжением 220В. В отличие от предыдущей модели «Агидель-10» нельзя доукомплектовать эжектором. Корпус электронасоса выполнен из алюминиевого сплава.

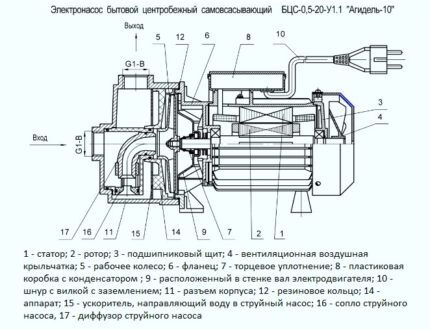

Устройство водяного насоса Агидель 10

Конструктивными частями насоса Агидель 10 являются электродвигатель, центробежный и струйный насос (кликните для увеличения)

Назначение и сфера применения

Поверхностные насосы «Агидель» популярны у дачников и владельцев загородных домов. Агрегаты устанавливаются на ровную поверхность в специальных контейнерах, подсобных помещениях или под навесом для защиты от осадков и солнечных лучей. Несмотря на приспособленность к работе с открытыми водоемами, желательно, чтобы перекачиваемая вода проходила предварительную фильтрацию. Например, при использовании агрегата для откачки воды из колодца, в нем рекомендовано устройство донного фильтра.

Галерея изображений

Фото из

Правила эксплуатации насосв Агидель

Насосы марки Агидель могут использоваться только для перекачки чистой холодной воды из водозаборных выработок, бассейнов, открытых водоемов

Насос Агидель в системе водоснабжения

В схеме водоснабжения поверхностный центробежный насос может служить как основным качающим воду агрегатом, так и устройством для повышения напора в системе

Преимущество использования дачниками

Недорогое оборудование превосходно справляется с покрытием потребностей дачников в воде. Может работать долго, т.к. оснащено защитой от перегрева

Работоспособность и сроки эксплуатации

Агидель М способен перекачивать до 2,9 м3/час без перегрева двигателя. До сих пор на вторичном рынке можно встретить насосы с этим логотипом, выпущенные в прошлом веке

Правила эксплуатации насосв Агидель

Правила эксплуатации насосв Агидель

Насос Агидель в системе водоснабжения

Насос Агидель в системе водоснабжения

Преимущество использования дачниками

Преимущество использования дачниками

Работоспособность и сроки эксплуатации

Работоспособность и сроки эксплуатации

Сфера применения насосов достаточно ограничена, однако вполне удовлетворяет нужды владельцев:

  • автономная система водоснабжения дома;
  • орошение с/х культур;
  • подача воды водопотребляющим бытовым приборам;
  • наполнение/откачка бассейнов и резервуаров;
  • подача воды из колодца, скважины, открытого водоёма.

Насосы «Агидель» не рекомендуется применять для откачки воды из затопленных подвалов, т.к. в большинстве случаев вода будет содержать крупные взвешенные частицы, которые быстро выведут агрегат из строя.

Электронасос "Агидель-10"

Если вы планируйте эксплуатацию насоса в зимний период, то необходимо позаботиться об устройстве утепления, чтобы температура среды, окружающей насос, была выше нуля

Устройство и принцип работы

Электронасосы «Агидель» имеют простую моноблочную конструкцию, свойственную всем центробежным поверхностным насосам. Со времён первой версии «Агидель- БЦ» устройство агрегата осталось прежним, появилась только специальная защита от перегрева, позволяющая эксплуатировать насос без перерывов на протяжении длительного времени.

Электронасос с маркировкой М состоит из двух основных частей: электродвигателя и центробежного насоса. В «Десятке» набор из двигателя и центробежного насоса дополнен еще и струйным насосом. На него возложено обеспечение «самовсасывания» воды, поставляемой в систему центробежным собратом.

Электродвигатель, который служит приводом для насоса, включает в себя статор со встроенным термопредохранителем, защищающим обмотку механизма от перегрева. Также в состав электродвигателя входит ротор, подшипниковый щит, фланец. Охлаждение в процессе работы осуществляется крыльчатым вентилятором, который закрыт крышкой-колпаком.

Принцип работы насоса «Агидель» основан на действии центробежных сил, благодаря которым агрегат обеспечивает подачу воды. Источником центробежной силы является рабочее колесо, расположенное на валу ротора. Во фланце находятся манжеты, которые защищают электродвигатель от попадания в него воды.

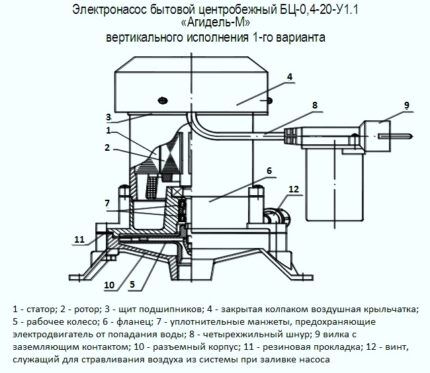

Устройство насоса Агидель М вертикального исполнения

Электродвигатели всех модификаций насосов Агидель необходимо тщательно защищать от малейшего попадания воды — основной причины выхода их из строя (кликните для увеличения)

Вода попадает внутрь насоса через приемный клапан, который также служит фильтром, препятствующим проникновению в насос посторонних предметов (крупных частиц, мусора, остатков породы и т.д.). Этот клапан у модели «Агидель-М» играет роль запирающего клапана при заливке насоса перед запуском.

Разъём корпуса и фланец уплотнены резиновой прокладкой. Модель «М» дополнительно оснащена винтом для спуска воздуха. Для установки насоса в вертикальное положение в корпусе имеются крепёжные отверстия. Для горизонтального размещения служат отверстия в стойке.

Схема заземления электронасоса Агидель 10

Насос «Агидель-10» оснащён четырехжильным питающим шнуром для подключения к электросети, который армирован вилкой с встроенным заземляющим контактом

Эксплуатация насоса «Агидель»

При установке насосов «Агидель» необходимо соблюдать три условия:

  1. Монтаж и эксплуатация должны осуществляться при плюсовой температуре окружающей среды.
  2. Запрещена эксплуатация агрегатов «Агидель» без устройства заземления.
  3. Насос должен устанавливаться на ровную поверхность.

Рекомендовано сокращать расстояние между источником водозабора и помповой машиной. Чем оно меньше, тем эффективней производится перекачка. Кроме того, агрегату необходима надежная защита от осадков и от прямого воздействия нагревающих корпус солнечных лучей.

Наилучшим вариантом будет устройство утеплённого кессона или специального контейнера для насоса. Если планируется зимняя эксплуатация, то необходимо произвести теплоизоляцию места, где он будет располагаться. Хорошо, если можно установить в подвале или подсобном помещении дома. Однако при этом необходимо понимать, что агрегат будет удалён от места забора воды, а значит, снизятся его напорные характеристики.

Подготовка насоса к работе

Самое важное в подготовительных работах — это установить насос так, чтобы вода не попала в электродвигатель. Перед запуском насоса необходимо провести проверку приёмного клапана, залив в него 500 мл воды. В случае обнаружения малейшей протечки из дренажного отверстия во фланце агрегата, работу следует прекратить, насос разобрать и провести замену уплотняющих манжет.

Все узлы соединения электронасоса «Агидель» должно быть герметичным. Точки состыковки клапана и ниппеля с подключаемыми к ним шлангами надо затянуть хомутами, в крайнем случае проволокой.  Для резьбовых соединений рекомендуется использовать ФУМ-ленту, льняную паклю, уплотнительную нить типа «ТангитУнилок».

Рекомендовано продумать схему монтажа с минимальным количеством точек состыковки. Соединение не должно подвергаться частому демонтажу, т.к. в этом случае теряется его герметичность. Состыковка водопроводной трубы с впускающим клапаном должна производиться посредством резинового шланга с толщиной стенок не менее 4 мм и внутренним диаметром 25-30 мм.

Розетку для подключения насоса к электросети необходимо установить в помещении или под навесом. Электронасос в обязательном порядке должен быть заземлён!

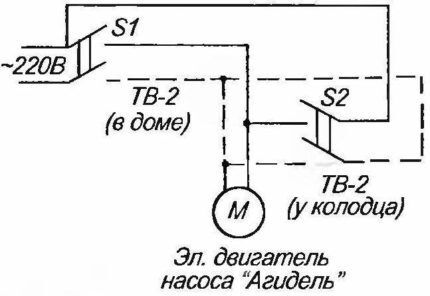

Схема установки насоса "Агидель"

Осмотр электрической части насоса и подведенной к нему проводки должен проводиться ежегодно. Осмотр оборудования следует доверить квалифицированному электрику

Заливка электронасоса перед пуском

Насос «Агидель-М» перед каждым запуском в эксплуатацию должен быть заполнен водой. Смысл заливки заключается в выдавливании из насоса воздуха через запирающий клапан и заполнение его рабочей жидкостью. Заливают 1,5 л чистой воды через предназначенную для заливки воронку за 4 — 5 мин. перед стартом.

Заливку воды в электронасос можно производить при помощи вакуум-насоса или эжектора. При этом откачка воздуха длиться до того момента, пока оборудование не начнёт перекачивать воду. Это достаточно трудоёмкий способ, используемый обычно только для больших насосных станций, однако и для электронасосов «Агидель» его также можно применять.

При заливки модификаций с литерой М лучше отдать предпочтение схемам, исключающим возможность подсасывания воздуха через воронку. При использовании схем заливки с вероятностью подсоса, следует учесть, что при уменьшении уровня воды в воронке может вызвать подсос воздуха, из-за чего агрегат немедленно остановит работу.

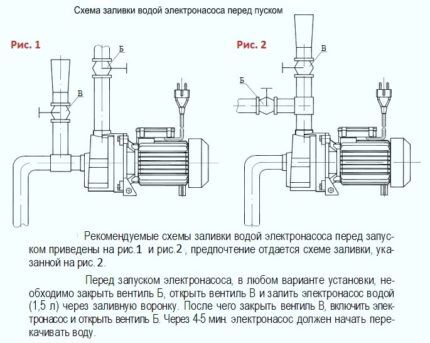

Схема заливка насоса центробежного Агидель 10

Не допускается работа поверхностного агрегата без предварительной заливки водой, потому что это может привести к повреждению торцевого уплотнения (кликните для увеличения)

Правила эксплуатации и техники безопасности

Правильная эксплуатация электронасосов «Агидель» сводится к соблюдению следующих рекомендаций производителя и норм электробезопасности:

  1. Нельзя использовать поверхностный центробежный насос на большой глубине.
  2. Нельзя допускать сухого хода, т.е. эксплуатации без предварительной заливки.
  3. Необходимо тщательно предохранять электродвигатель от попадания в него воды, т.к. это немедленно приведёт к его поломке.
  4. Нельзя допускать работу электронасоса без заземления.
  5. Нельзя прикасаться к корпусу работающего агрегата.
  6. Не использовать электронасос для перекачки химических сред.

Для обеспечения плавного пуска и остановки, насос «Агидель» можно оснастить контроллером индивидуального водоснабжения (КИВ), который снижает риск перегрева электродвигателя, предупреждает гидроудары.

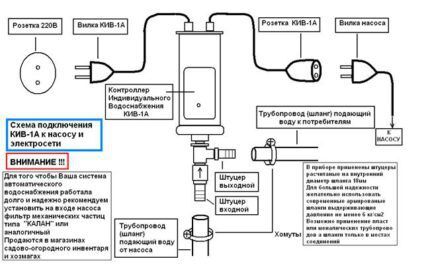

Схема подключения КИВ к насосу "Агидель"

КИВ обеспечивает автоматическое отключение насоса при неисправностях гидросистемы: обрыв шланга или трубопровода, снижение уровня воды в водоисточнике

Техническое обслуживание электронасосов

Завод-изготовитель определяет срок службы электронасосов «Агидель» 5 лет. Безусловно, при соблюдении всех правил подключения и эксплуатации, а также техники безопасности насос способен прослужить намного дольше. На протяжении всего срока службы насосы «Агидель» не требуют специального обслуживания.

При использовании насоса в качестве помпы для летнего полива и периодического водоснабжения дома, по окончании сезона необходимо произвести разборку электронасоса для очищения вентилятора и рабочего вала от налипшей грязи и отложений. Также необходимо смазать трущиеся детали. Зимнее хранение насоса осуществляется в сухом месте при плюсовой температуре.

Поломки насосов «Агидель» обычно возникают после 5 лет эксплуатации и связаны с разрывом шланга или изнашиванием сальника. В первом случае шланг заменяют на новый, а во втором — меняется сальник при помощи ремкомлекта.

Галерея изображений

Фото из

Замена уплотнителей вала двигателя

Шаг 1: Распространенная причина потери трудоспособности насоса Агидель - изношенные уплотнители в месте соединения механической и электрической части. Менять лучше сразу оба сальника, для этого разбираем корпус и переворачиваем насос

Удаление удерживающих площадку болтов

Шаг 2: Убираем открывшуюся нам нижнюю площадку, вывинтив 4 болта. В деле откручивания используем торцевую головку на трещотке. Ею же отвинчиваем центральных болт

Удаление помпы насоса для замены уплотнителей

Шаг 3: Отвинчиваем еще четыре винта и отделяем электрическую часть от механической составляющей насоса

Удаление изношенных манжет вала мотора

Шаг 4: Удаляем износившиеся уплотнители, используя подручные средства. Их можно извлечь головкой, которой пользовались для вывинчивания, или деревянным штырем

Извлечение поврежденных сальников

Шаг 4: Аккуратно извлекаем изношенные уплотнители, стараемся убрать все мельчайшие раскрошившиеся части эластомера из отверстий

Запресовка элементов уплотнения из эластомера

Шаг 6: Перед установкой на положенное манжетам место их надо запрессовать. Для этого потребуются тиски и какая-нибудь деталь с аналогичным диаметром

Установка запрессованного сальника

Шаг 7: Запрессовываем первый уплотнитель в предназначенное ему отверстие, ставим поверх втулку из пластика и прессуем второй уплотнитель

Сборка насоса в обратном порядке

Шаг 8: После установки обоих сальников собираем агрегат в обратном порядке. Потом включаем насос, чтобы убедиться что вдоль вала больше не подтекает и насос не захватывает впустую воздух

Замена уплотнителей вала двигателя

Замена уплотнителей вала двигателя

Удаление удерживающих площадку болтов

Удаление удерживающих площадку болтов

Удаление помпы насоса для замены уплотнителей

Удаление помпы насоса для замены уплотнителей

Удаление изношенных манжет вала мотора

Удаление изношенных манжет вала мотора

Извлечение поврежденных сальников

Извлечение поврежденных сальников

Запресовка элементов уплотнения из эластомера

Запресовка элементов уплотнения из эластомера

Установка запрессованного сальника

Установка запрессованного сальника

Сборка насоса в обратном порядке

Сборка насоса в обратном порядке

Преимущества и недостатки насосов «Агидель»

Центробежный поверхностный электронасос «Агидель» является надёжным агрегатом, используемым для полива или для подачи воды от источника к водопотребителю. Насосы «Агидель-М» и «Агидель-10» имеют много достоинств:

  • невысокая стоимость;
  • простота в обслуживании и эксплуатации;
  • ремонтопригодность;
  • низкое энергопотребление, особенно модель «М»;
  • электробезопасность;
  • надёжность, долговечность.

К недостаткам электронасосов «Агидель» можно отнести:

  • невозможность использовать на глубине более 7 м (10м);
  • необходимость расположения рядом с источником воды.

Обратите внимание, что в настоящее время появилось много подделок насосов «Агидель» китайского производства, корпус таких агрегатов выполнен из пластмассы, а качество сборки очень низкое.

Подделки насоса "Агидель-М"

Оригинальный насос «Агидель» производится только ООО «ПромГрупп» в г.Уфа, корпус электронасоса изготовлен из металла, производитель даёт гарантию на оборудование сроком тридцать месяцев

Полезное видео по теме

Подготовка к работе и запуск насоса «Агидель-М»:

Видео-обзор насоса «Агидель-М» (интервью с производителем):

Насосы «Агидель» российского производства — это недорогие и надёжные агрегаты отлично подходящие для сезонного использования. Электронасосы имеют как свои достоинства, так и недостатки. При выборе насоса «Агидель» рекомендуется сразу задуматься о месте его размещения, т.к. излишняя удалённость от источника воды значительно снижает производительность и напор. При соблюдении всех правил установки и эксплуатации насос «Агидель» способен прослужить не менее 20 лет.
