Большинство установщиков автомагнитол подключают магнитолу неправильно. Рассмотрим правильное подключение магнитолы на приоре.

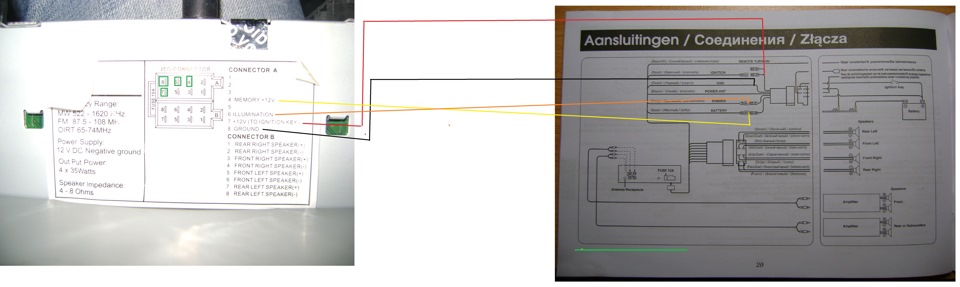

Традиционным способом подключения магнитолы является параллельное соединение красного и желтого проводов. В этом случае включение/выключение осуществляется только с помощью кнопки на панели магнитолы. Это неправильно!
Некоторые магнитолы выполнены схематично так, что усилитель магнитолы (выходные каскады) постоянно питаются в режиме ожидания. Соответственно, такая магнитола будет потреблять повышенный ток, что может привести к быстрой разрядке АКБ при длительной стоянке автомобиля.

Правильное подключение магнитолы на приоре (priora)

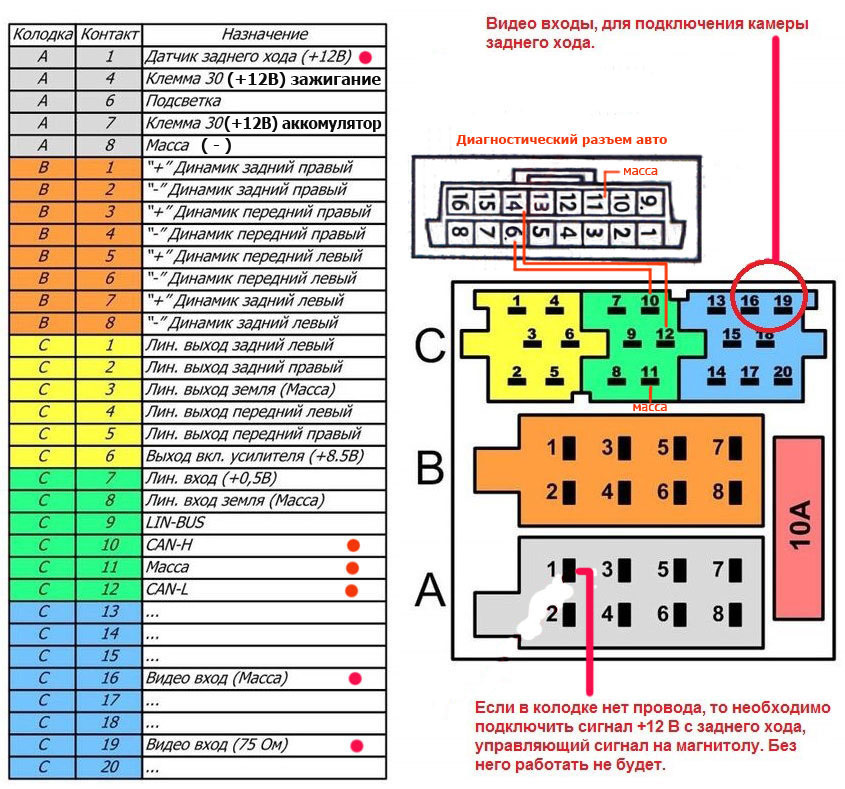

Рассмотрим правильное подключение магнитолы: черный провод - масса; желтый провод - силовое питание магнитолы и питание памяти, +12 вольт, от АКБ; красный провод - сигнал на включение магнитолы, слаботочные +12 вольт (логическая "1"); синий провод - включение антенны или др. устройств (слаботочные +12 вольт при вкл. магнитолы).

Для снижения потребления в режиме ожидания, можно собрать несложную электрическую , которая будет подключать магнитолу через замок зажигания. Теперь сигнал на включение магнитолы будет идти с замка зажигания (либо через кнопку, если предпочтете второй способ подключения), и не будет разряжать аккумулятор в режиме ожидания

Правильное подключение магнитолы на приоре (priora)

В своей схеме использовал имеющиеся диоды Шоттки марки 10BQ040 (1А, 40В). Т.к. диоды в корпусе SMB, то для их монтажа сделал небольшую плату 3х1,5 см, вырезав ее из куска старой печатки. Если выбрать диоды с ножками, то можно обойтись без платы.

Порядок сборки схемы. Паяем на плату два диода VD1 и VD2 (катод к катоду).
Берем четыре провода длиной 15 см:
- 1-й (красный) паяем к аноду VD1;
- 2-й (красный) паяем к катодам VD1 и VD2;
- 3-й и 4-й (синие) паяем к аноду VD2

Правильное подключение магнитолы на приоре (priora) Во избежание перелома в месте пайки на провода одел кембрики  Правильное подключение магнитолы на приоре (priora) В качестве корпуса платы использовал кусок широкого кембрика Правильное подключение магнитолы на приоре (priora)

Для подключения схемы консоль снимать не надо! Достаточно вынуть магнитолу и салазки.

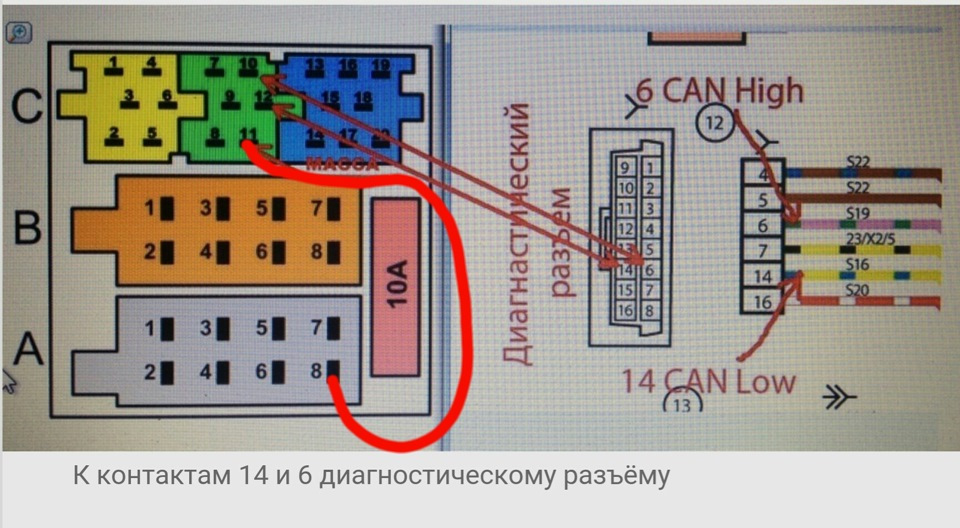

На фото видны разъемы штатной аудиоподготовки (коричневый – выход на динамики; серый – питание и "масса"). Желтого провода в штатном сером разъеме нет. От АКБ идет только красный провод с разветвлением на контакт желтого провода и контакт красного провода магнитолы - так с завода реализовано неправильное параллельное соединение красного и желтого проводов.

Порядок подключения схемы:
 - Свободный конец провода 1 соединяем с контактом 1 кнопки обогрева заднего стекла
 - Свободный конец провода 2 соединяем с красным проводом от магнитолы
 - Свободный конец провода 3 соединяем с синим проводом включения антенны от магнитолы
 - Свободный конец провода 4 соединяем с синим проводом от антенны
 Плату в корпусе пластиковой стяжкой неподвижно крепим внутри торпеды.



Примечание: Никаких скруток, только пайка! Места пайки заизолировать термоусадкой или изолентой. Во избежание короткого замыкания при монтаже, АКБ лучше отключить.



При таком варианте подключения, магнитола включиться только при включенном зажигании, но сможет работать и после отключения зажигания, до тех пор пока ее сам не вырубишь. Повторное включение возможно только при включенном зажигании.

Также возможно подключить магнитолу вторым способом - не через замок зажигания, а через отдельную кнопку

Правильное подключение магнитолы на приоре (priora)

Можно применить любую кнопку, но, чтобы все выглядело гармонично, купил приоровскую кнопку включения ПТФ (цена 80 руб./шт.) и контактную колодку с проводами к ней (цена 25 руб./шт.).

Примечание: Провода в контактной колодке короткие, нужно удлинить их до 20 см. Никаких скруток, только пайка!

Правильное подключение магнитолы на приоре (priora)Правильное подключение магнитолы на приоре (priora)

Для подключения кнопки нам необходимы следующие контакты:

А – заземление; В – питание подсветки от габаритов; С – не задействован (извлечь из колодки); D – питание индикатора включения; 1 – красный провод от АКБ; 2 – красный провод от магнитолы.

Примечание: Контакты 2 и D объединить между собой в колодке.

Правильное подключение магнитолы на приоре (priora)

Для подключения кнопки снимать консоль не надо, достаточно вынуть магнитолу, салазки и заглушку под новую кнопку.

Режем провод, идущий на контакт красного провода магнитолы, и в разрыв паяем провода от контактов 1 и 2 новой кнопки. Места пайки заизолировать термоусадкой или изолентой. Провода от контактов А и В новой кнопки, соединяем с контактами А и В кнопки обогрева заднего стекла, кнопки ПТФ или др.

Примечание: Во избежание короткого замыкания при монтаже, АКБ лучше отключить

Правильное подключение магнитолы на приоре (priora) Устанавливаем кнопку, салазки и магнитолу на место. Включать/выключать магнитолу теперь можно только новой кнопкой. При отключении все настройки сохраняться  Правильное подключение магнитолы на приоре (priora) Если вы, по привычке, отключили магнитолу родной кнопкой, индикатор новой кнопки будет светиться (даже при выключенных габаритах и зажигании) и напомнит вам о необходимости обесточить магнитолу

Автор Lord Raven
