Сводка TPI
Учётный №: 2025206/8 - http://vwts.ru/articles/tpi/tpi-2025206.html
Двигатель: стук/треск/дребезжание после пуска двигателя, двигатель не запускается
Дата разрешения публикации: 20.03.2015

Описание неисправности клиентом:

• Стук/треск/шум в передней части автомобиля/в моторном отсеке при холодном запуске двигателя.
и (или)
• Двигатель не запускается.
и (или)
• В комбинации приборов горит лампа Check Engine.

Заключение станции:

• Одна или несколько заявленных клиентом неисправностей воспроизводятся.

В регистраторе событий блока управления двигателя сохранены следующие события:
• 00022 P0016: Ряд 1, датчик положения распредвала -G40/датчик положения коленвала -G28, несоответствие сигналов.
и (или)
• 00808 P0328 Датчик детонации 1 -G61, слишком высокий уровень сигнала.

Решение в условиях производства:

Применение оптимизированного натяжителя цепи привода ГРМ:
• Начиная с номеров двигателя:
‒ CAW_135390
‒ CBF_106200
‒ CCT_289558
‒ CCZ_224768
‒ CDA_307430

Решение в условиях сервиса:

Проверка цепи привода ГРМ/ натяжителя цепи привода ГРМ:

• Снять резиновую заглушку (см. илл. 2, красный круг) в нижней крышке цепи привода ГРМ.
• Провернуть коленчатый вал в направлении его обычного вращения до положения верхней мёртвой точки (см. илл.1, зелёные стрелки).
• С помощью зеркала на натяжителе цепи привода ГРМ подсчитать количество стопорных выступов на плунжере натяжителя цепи привода ГРМ.

Проверить, какая версия натяжителя цепи привода ГРМ установлена:
‒ Старая версия (см. илл. 3).
‒ Новая версия (см. илл. 4).

user posted image

Натяжитель цепи привода ГРМ, старая версия:
Если можно увидеть более 4-х пазов (см. илл. 5, поз. А):
• Заменить цепь привода ГРМ и натяжитель цепи.

user posted image

Натяжитель цепи привода ГРМ, новая версия:
Если можно увидеть более 6-и пазов (см. илл. 6, поз. В, показано 4 паза):
• Заменить цепь привода ГРМ.

user posted image

user posted image

user posted image

Проверка натяжителя цепи привода ГРМ (новая версия):

Проверить работоспособность натяжителя цепи привода ГРМ, как указано далее:

• Снять нижнюю крышку цепи привода ГРМ

‒ Проверить нижнюю крышку цепи привода ГРМ на наличие повреждений. Если нижняя крышка имеет повреждения, заменить нижнюю крышку цепи привода ГРМ.

‒ Прижать рукой планку натяжителя цепи привода ГРМ (см. илл. 7, номер 2) в направлении натяжителя (см. илл. 7, номер 1).

a. Если плунжер натяжителя цепи привода ГРМ можно переместить усилием руки внутрь натяжителя цепи:
– натяжитель цепи привода ГРМ неисправен – действовать далее согласно п. 1.

b. Если плунжер натяжителя цепи привода ГРМ даже после нескольких попыток усилием руки внутрь натяжителя цепи переместить невозможно:
– натяжитель цепи привода ГРМ в норме – действовать далее согласно п. 2.

user posted image

Илл. 7. Цепной привод ГРМ в разрезе
Номер 1: натяжитель цепи привода ГРМ
Номер 2: планка натяжителя цепи привода ГРМ
Стрелка: направление нажатия на планку натяжителя цепи привода ГРМ

1. Натяжитель цепи привода ГРМ неисправен:

‒ Снять ГБЦ
‒ Проверить, не произошло ли соударение клапанов и поршней:
‒ Если на поршнях, клапанах, распредвале впускных клапанов или подшипниках распредвала повреждений не обнаружено, необходимо заменить натяжитель цепи привода ГРМ и цепь привода ГРМ.
‒ Если имело место соударение клапанов и поршней, необходимо отремонтировать двигатель.

2. Натяжитель цепи привода ГРМ в норме:
‒ Снять клапанную крышку
‒ Проверить распредвал впускных клапанов и подшипники распредвала на наличие повреждений.
Если обнаружены повреждения распредвала впускных клапанов и подшипников распредвала, необходимо заменить ГБЦ
‒ Заменить моторное масло и масляный фильтр

Обновление цепи ГРМ для двигателя BZB
06K109158AA

user posted image

С 1.09.2014г цепь 06K109158AA заменяется на 06K109158AD. Актуальна для двигателей 1.8 BZB и CDA, также для 2.0 CAW, CCZ. Визуально не отличаются, изменен производитель.

user posted image

user posted image

Замена цепи ГРМ

Двигатель BZB пробег 120 тыс. км
Отсоединяем топливную трубку, трубку абсорбера, расширительный бачок и фиксируем на впускном коллекторе.

user posted image

Вывешиваем двигатель

user posted image

Снимаем опору двигателя

user posted image

user posted image

Откручиваем болты крепления кронштейна опоры двигателя, один из которых откручивается через отверстие в лонжероне.

user posted image

user posted image

Снимаем:
кронштейн опоры

user posted image

user posted image

корпус масляного щупа и электромагнитный клапан фазорегулятора

user posted image

верхнюю крышку цепного привода

user posted image

Откручиваем болты крепления опоры распредвалов.

user posted image

С помощью приспособления T10352 и ключа на 18 выкручиваем распределительный клапан.
Распределительный клапан имеет левую резьбу, закручивается с усилием 35Нм.

user posted image

Снимаем клапан.

user posted image

user posted image

Снимаем опору распредвалов.

user posted image

Обращаем внимание на возможное повреждение сетчатого фильтра и его местонахождение.

user posted image

В данном случае сетка оказалась в масляном канале выпускного вала.

user posted image

Фиксируем натяжной ролик и снимаем ремень приводных агрегатов.

user posted image

Снимаем выходящий патрубок турбины.

user posted image

Для того, чтобы открутить болт крепления натяжителя приводного ремня, придется отвести в сторону компрессор кондиционера.

user posted image

user posted image

Натяжитель

user posted image

Снимаем шкив коленвала и нижнюю крышку цепного привода.
До разбора цепного привода обязательно фиксируем блок шестерен болтом коленчатого вала.

user posted image

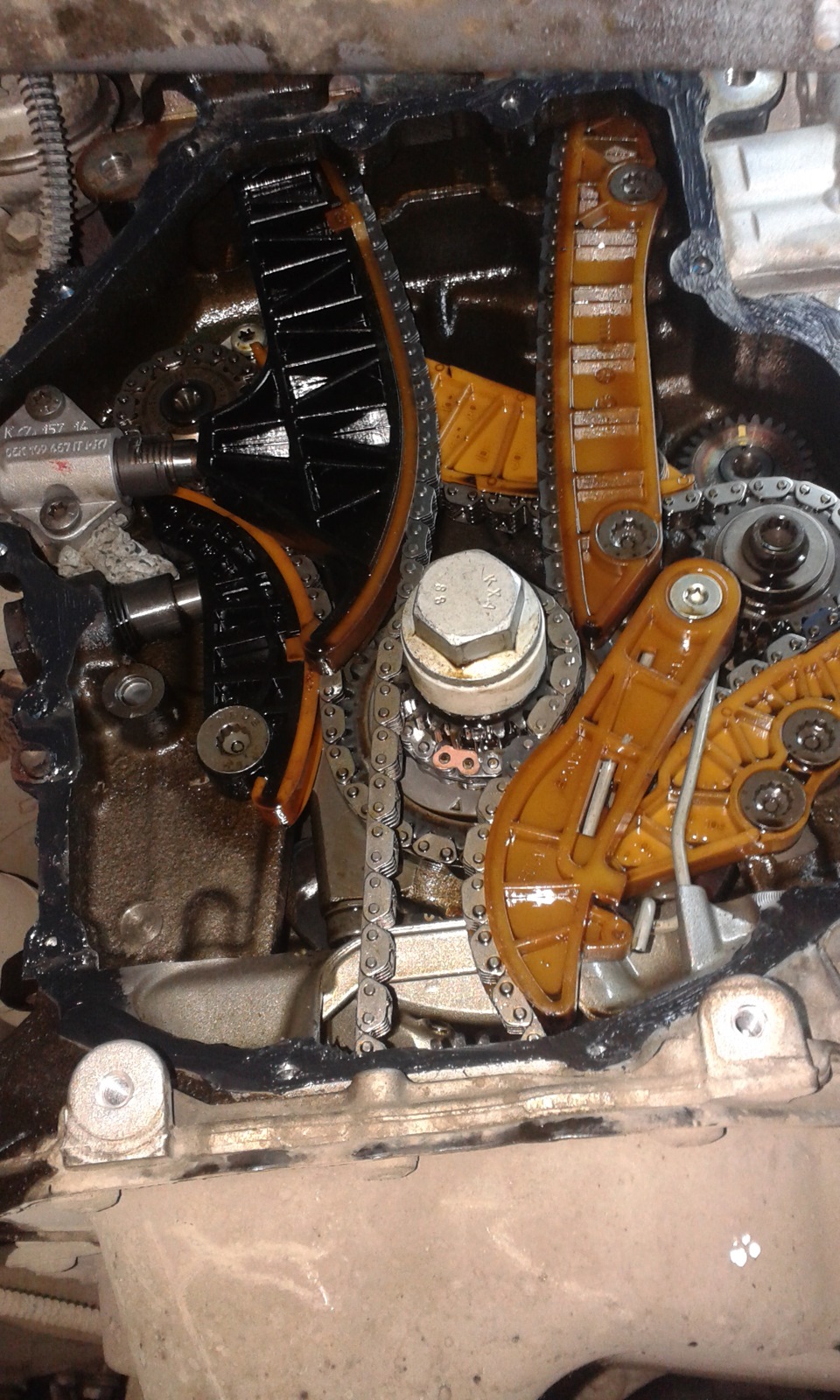

Снимаем натяжитель цепи масляного насоса, натяжитель цепи ГРМ, башмак натяжителя, цепь, успокоитель.

user posted image

Прокручиваем коленвал до совпадения меток цепи привода балансирных валов. Как показывает практика, это сделать быстрее, чем снимать натяжитель и выставлять метки.

user posted image

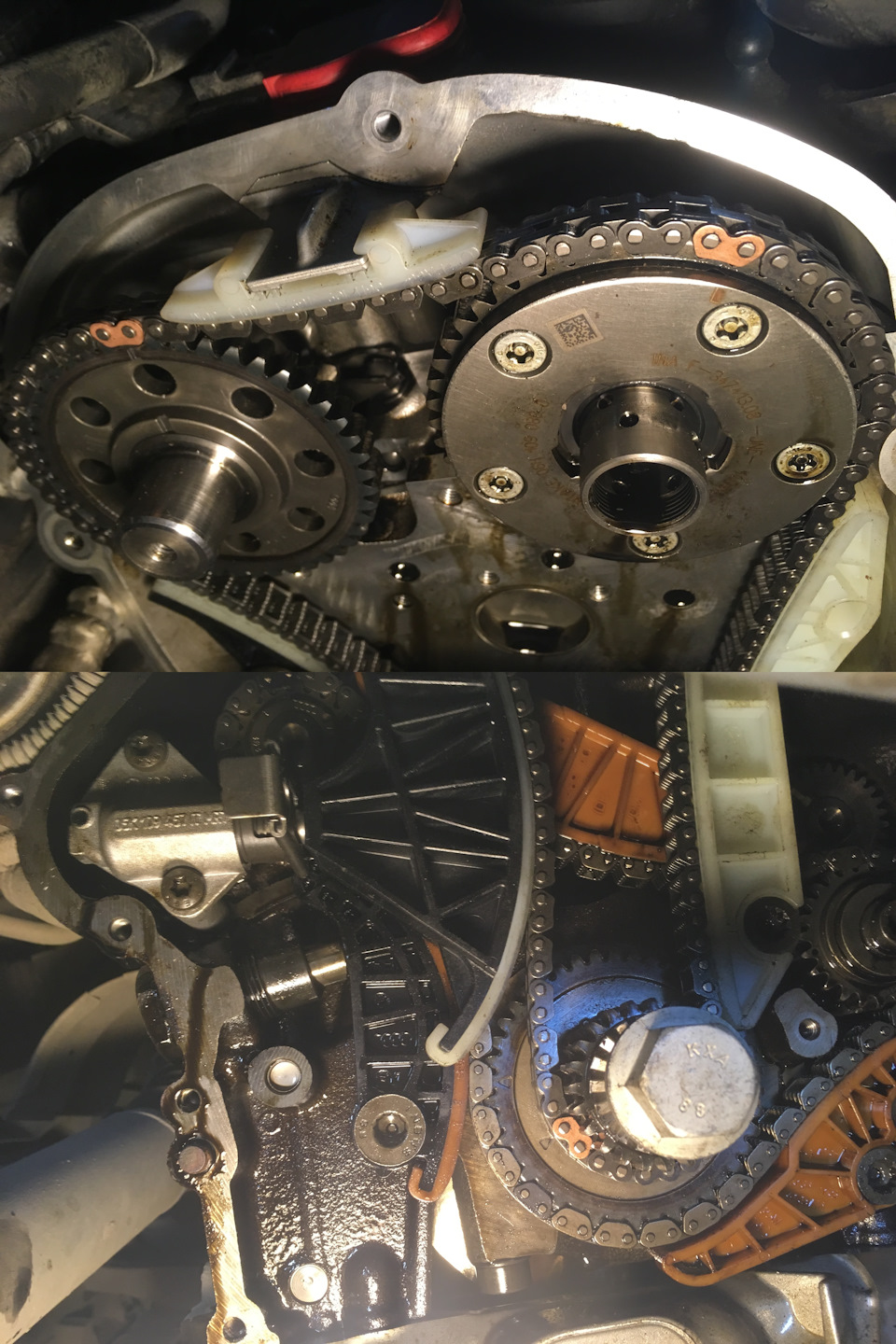

Устанавливаем новую цепь и обновленный натяжитель цепи.

user posted image

user posted image

user posted image

Устанавливаем новую опору распредвалов

user posted image

user posted image

Устанавливаем цепь масляного насоса и башмак-натяжитель, предварительно зафиксировав его стопором.

user posted image

user posted image

Запрессовывать сальник коленвала лучше на установленной крышке.

user posted image

Для фиксации распредвалов предусмотрены стопоры, они не совсем удобны в применении, и я ими пользуюсь крайне редко.

user posted image

Дальнейшую сборку осуществляем в обратной последовательности.

Инструмент для болтов головки блока и приспособления для работы с распределительным клапаном.

user posted image

Мой список запчастей для двигателя BZB:
(для двигателей CABB все идентично)

Цепь грм 06K109158AA
Натяжитель цепи 06K109467K
Болт натяжителя N10554005 – 2шт
Башмак 06H109509Q
Успокоитель 06H109469AP
Успокоитель 06H109469T
Болт башмака N91130301 – 1шт
Болт успокоителя N91130401 – 2шт
Болт колена WHT001760
Прокладка крышки цепи верх 06H103483C
Болт крышки цепи верх 06J103831A – 5шт
Прокладка клапана фазорегулятора 06H103483D
Уплотнительное кольцо N91000101
Фильтр сетчатый 06H103081E
Крышка цепи 06H109210Q
Болт крепления крышки цепи низ N91096702 –15шт
Уплотнение 3C0145117H
Уплотнение 3C0145117D

P.S. от Админа - отчет добавлен на сайт:
Замена цепи ГРМ на Фольксваген Пассат Б6 1.8 TSI двигатель BZB
